土工膜焊接中的幾個重要細節
瀏覽：96 發布日期：2020-05-08
土工膜焊接的幾個重要環節
做為一名常年施工的老師傅都知道，土工膜的焊接常需要注意一事項大概有以下幾個，一是避免十字焊，要使用丁字焊接的方式;二是鋪設問題，要從高處往低處鋪設，避免與坡長平行著鋪，使用我們材料的老客戶都知道，如果有需要，我們會委派相關的技術工人到現場指點施工。真正解決您的售后難問題。
復合土工膜路基施工的優點體現在其施工速度上。復合土工路堤施工一般由多人完成，高45米以上的堆石壩防滲板施工速度可達900m2/d左右。施工隊伍的數量往往決定了工程的質量;目前市場上常用的復合土工膜尺寸為6*50m，由于本工程軟巖充填率較高，施工速度相對較慢，平均施工速度為847m2/d。
復合土工格柵在堆石壩防滲板中的應用可分為早期和后期兩個階段。同時，為了傳遞錨固帶產生的壓力，必須對側墻進行擠壓，這與傳統的堆石壩施工有很大的不同。本工程擠塑側壁施工采用的混凝土強度等級為10MPa，采用擠出機擠塑側壁，有效控制表面平整度。平整度一般控制在5cm以內。一般情況下，相鄰錨固帶間距應控制在6m以內。同時，各部分長度控制在160cm左右，寬度控制在40cm左右。相鄰擠壓側壁錨固帶施工應采用焊接連接方式。
土工布是一種新型的建筑材料，其原料有聚酯、聚丙烯、丙烯、聚酰胺等高分子合成纖維。按制造方法可分為兩類:紡制土工布和非織造土工布。土工織物的鋪設也需要根據不同的情況進行。采用人工滾壓車間，使布料表面平整，并留有適當的變形余量。長絲或短纖維土工布通常是通過研磨、縫合和焊接來安裝的。拼接和焊接的寬度一般大于0.1m，搭接寬度一般大于0.2m。長期暴露的土工織物應焊接或縫合。縫制的土工布縫大多包括電纜鎖鏈縫法。縫制用的線應是低張力超過60N的樹脂材料，并具有與土工布相同或更強的耐化學腐蝕和紫外線性能。施工中土工膜上方土工織物采用自然搭接，土工膜上方土工織物采用縫焊或熱風焊。
熱風焊接是長絲土工布的連接方法，也就是說，使用熱風槍加熱連接兩塊布立即高溫，所以布可以達到熔融狀態的一部分，并立即使用一定的外力使它牢固地粘在一起。土工布是由合成纖維經針刺或織造而成的透水性土工布。成品為布匹，一般寬度為4-6米，長度為50-100米。土工織物作為一種新型的建筑材料，得到了廣泛的應用，與傳統的石材砌體和混凝土防滲效果相比，具有獨特的優勢。土工布是由聚酯、聚酰胺、聚酰胺等合成纖維制成。土工織物具有防滲、過濾、排水、隔離、加固、防護、密封等多種功能。與傳統的石材砌體和混凝土材料防滲效果相比，具有投資少、施工工藝簡單、工期短、防滲效果好、渠道有效利用系數高等優點，這也是其在建材行業中能夠占據有利地位的主要原因。土工布產品包括塑料編織物、復合材料、短纖維、長絲、無紡布和土工布防水板。

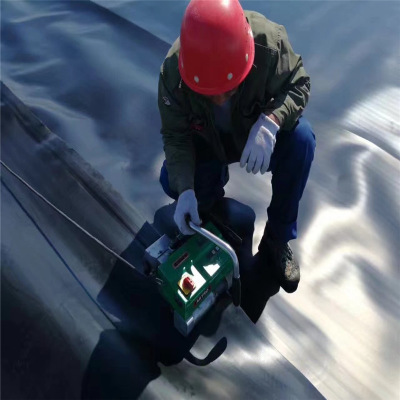

我們經常說，土工膜的使用量如果較大的話，范指5000平米以上，應采用自動爬焊機采用熱熔接縫的方式來焊接焊縫，以天為單位，每天焊接前要先做焊接試驗，從而確定土工膜焊接時焊接機的行走速度、溫度等。焊接溫度要根據每天的實際情況進行調節，當然，在風比較大或陰雨天氣應盡量避免施工，比較適宜土工膜施工的溫度應為5~35℃。
此外，為了保證hdpe土工膜的焊接質量，在焊接前應對搭接面進行清理，保持焊接面清潔干燥。當搭接縫表面有油污或泥垢、水等難以清除的情況下，應停止作業。為確保土工膜焊接頭具有可靠的防滲效果。焊接時應采用雙焊縫寬接，兩條焊縫中間會留有大概1厘米的空腔。
值得注意的是，土工膜焊接施工時，應防止發生漏焊、跳焊、燙傷土工膜等缺陷。焊接完成2小時內，焊接部位不得承受任何應力，嚴禁焊接面生發錯動;一旦發現焊接缺陷，應及時修正并重新進行焊接。另外，在一些出現直角的位置中，普通的焊接機無法焊接到的部位時，應使用特制焊槍進行補焊。
魯公網安備37140302000286號
